車站概況：西苑站位于圓明園西路和頤和園路交叉路口北側西苑交通樞紐內，周邊分布有圓明園、頤和園、西苑中醫院等；是地鐵4號線與16號線的換乘車站。

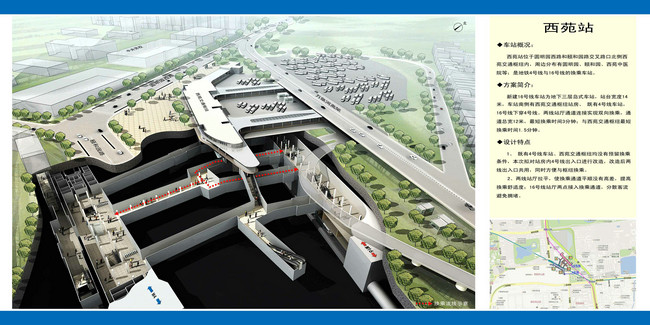

方案簡介：新建16號線車站為地下三層島式車站，站臺寬度14米，車站南側有西苑交通樞紐站房、既有4號線車站，16號線下穿4號線。兩線站廳通道連接實現雙向換乘，通道總寬12米，最短換乘時間預計3分鐘；與西苑交通樞紐最短換乘時間預計1.5分鐘。

設計特點：1、既有4號線車站、西苑交通樞紐均沒有預留換乘條件，本次擬對站房內4號線出入口進行改造，改造后兩線出入口共用，同時方便與樞紐換乘。2、兩線站廳拉平，使換乘通道平順沒有高差，提高換乘舒適度；16號線站廳兩點接入換乘通道，分散客流避免擁堵。

圖片摘自北京市規劃委
